Контактные подвески

В целом эту подвеску по основным качествам следует рассматривать как промежуточную между простыми и цепными. В частности, она удобна при сопряжении простой подвески с цепной.

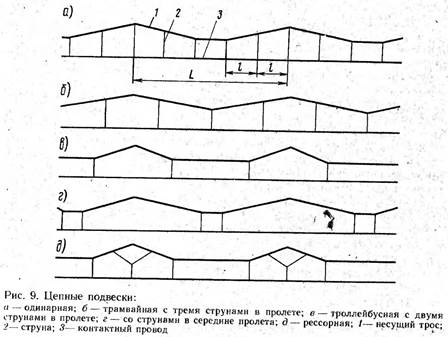

Цепные подвески (рис.9) применяют для обеспечения нормального токосъема при повышенных скоростях движения. Характерной их особенностью является подвеска контактного провода к продольному несущему тросу, которой закрепляется на опорных конструкциях. Длина пролета Ь Между точками закрепления троса на опорных конструкциях, по сравнению с простой подвеской, значительно увеличивается и вместе с тем длина пролетов между точками закрепления провода на несущем тросе (струновые пролеты) уменьшается. Провес контактного провода при этом уменьшается, и контакт между проводом и токоприемником улучшается, что особенно необходимо при больших скоростях движения.

Цепные подвески по способу закрепления контактного провода к несущему тросу могут быть разделены, на две группы: одинарные цепные подвески, в которых контактные провода подвешивают на струнах непосредственно к несущему тросу (рис.9, а); двойные цепные подвески, в которых к несущему тросу подвешивается на струнах вспомогательный провод, а к нему, в свою очередь, крепят контактные провода. Двойная подвеска на городском электротранспорте не получила распространения из-за сложности устройства и сравнительно небольших скоростей движения.

По способу размещения и количеству струн в пролете цепные подвески могут быть:

с простыми опорными струнами (см. рис.9, а) при расположении струны под опорой или вблизи от нее (не далее 1-2 м);

без опорных струн, когда струны размещаются в пролете (рис.9; б, в, г);

с рессорными опорными струнами (рис.9, д);

с большим числом струн в пролете (см. рис.9, а);

с малым числом струн в пролете (1-4 струны) (см. рис.9, б, в, г).

Подвеска с опорными струнами в пролете имеет большую неравномерность эластичности по длине пролета, что ухудшает токосъем. Подвеска без опорных струн имеет большую равномерность эластичности по пролету и предпочтительна для применения при повышенных скоростях движения.

Подвеска с большим числом струн в пролете характерна для железнодорожных контактных подвесок, где применяются большие пролеты (до 70-80 м) и скорости движения.

Подвески с малым числом струн в пролете" получили широкое распространение в сетях городского электротранспорта. В троллейбусной сети подвеска имеет по две струны, равномерно распределенные в пролете. Для подвески применяют скользящие струны минимальной длины. В трамвайной сети длина струнового пролета 10-15 м, а количество струн 3-4. Длина струнового пролета с фиксатором уменьшается на 2-3 м от нормального в конкретной подвеске. Длина опорных пролетов в трамвайной, троллейбусной сетях и при совместной подвеске 45-50 м.

Полукомпенсированная цепная подвеска применяется на участках трамвайных и троллейбусных линий протяженностью не менее 400 м при радиусе кривых не менее 100 м. Допустимая скорость движения для полукомпенсированных цепных подвесок 80 км/ч.

Некомпенсированная цепная подвеска применяется при отсутствии условий для применения полукомпенсированной: на участках трамвайных и троллейбусных линий протяженностью 150-400 м при радиусе кривых в плане не менее 100 м, в транспортных тоннелях и под инженерными сооружениями при высоте проема (в свету) более 5 м, а также для перекрытия отдельных больших опорных, пролетов. Допустимая скорость движения до 60 км/ч.
