Контактные подвески

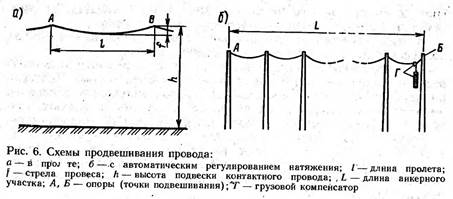

Подвешенный контактный провод можно рассматривать как натянутый стержень, опирающийся в нескольких точках (Рис.6, а). Расстояние между опорными точками А и В называется длиной пролета, или пролетом. Под действием силы тяжести от собственной массы и других сил провод провисает по плавной кривой. Это провисание характеризуется стрелой провеса }, определенной как расстояние, измеренное по вертикали от точки подвешивания до наинизшей точки провода. Поперечные размеры контактного провода в сравнении с длиной пролета настолько малы, что влиянием жесткости провода при определении формы кривой провисания можно пренебречь и рассматривать ее как гибкую нить. Стрела провеса увеличивается с увеличением длины пролета и уменьшается с увеличением натяжения провода.

Наилучшие условия токосъема обеспечиваются при движении контактной части токоприемника по горизонтальной траектории, что соответствует положению провода с минимально возможными провесами. Уменьшать длину пролетов можно лишь до определенных пределов, после которых это становится экономически невыгодным вследствие больших расходов на опорные и поддерживающие устройства. Увеличение натяжения провода ограничивается его прочностью и необходимым запасом прочности для обеспечения надежной работы на весь срок службы. Натяжение провода изменяется с изменением температуры. При повышении температуры увеличивается длина провода, а следовательно, увеличивается стрела провеса и уменьшается натяжение. При понижении температуры происходит обратное явление - уменьшается стрела провеса и увеличивается натяжение.

Для обеспечения стрел провесов в допускаемых пределах периодически, в определенные сезоны, регулируют натяжение провода вручную. Такая регулировка называется сезонной регулировкой. Более совершенным является автоматическое регулирование натяжения для поддержания. его на заданном уровне. Для автоматического регулирования используются, как правило, грузовые компенсаторы (Рис.6, б). Находит также применение частичное регулирование натяжения в пределах, ограниченных средними значениями по многолетним наблюдениям наивысшие и наинизшие температуры для данной местности. Для такого реагирования используют свойства подвески изменять натяжение провода при изменении наклона подвесных струн или положения провода на криволинейном участке.

Подвески, не имеющие автоматического регулирования, называются некомпенсированными; имеющие автоматическое регулирование грузовыми компенсаторами натяжения контактного провода и продольного троса - компенсированными; цепные подвески, имеющие автоматическое регулирование натяжения только контактного провода, - полукомпенсированными; а подвески с регулированием натяжения лишь в определенных пределах - частично компенсированными.

Контактные подвески имеют несколько разновидностей', которые можно свести к двум группам: простые и цепные. Каждая из этих групп, в свою очередь, имеет несколько подвесок, отличающихся внешним видом, способом регулирования натяжения провода и троса, условиями токосъема и эластичностью. Каждый тип подвески предназначается для определенных условий движения подвижного состава и характеристик трамвайных и троллейбусных линий. Для линий и участков, где можно допустить повышенные скорости движения, как правило, применяют цепные подвески, из которых для городских условий полукомпенсированные более предпочтительны.
