Светотехнический расчет освещения
Освещенность вертикальной поверхности:
(2.20)
или
. (2.21)
Пример 1. Определить освещенность в контрольной точке А (рис. 2.5). Для освещения помещения применены светильники типа НСП17 с лампами накаливания мощностью 200 Вт. Расчет производился методом коэффициента использования светового потока при нормируемой освещенности 200 лк.
Решение. Определим расстояние (в метрах) d проекции каждого светильника до точки А. По кривым равной освещенности (изолюксам) для светильника типа НСП17 находим значения условных освещенностей [10] и заносим в табл. 2.4.
Таблица 2.4 Значения условных освещенностей
|
Номер светильника |
Расстояние от проекции d, м |
Условная освещенность, лк |
|
1 |
2,1 |
15 |
|
2 |
2,1 |
15 |
|
3 |
4,7 |
2 |
|
4 |
2,1 |
15 |
|
5 |
2,1 |
15 |
|
6 |
4,7 |
2 |
Сумма условных освещенностей от светильников 1-6 для расчетной точки А составит:
Определяем действительную расчетную освещенность в точке А:
,
принимаем m = 1,1.
.
Точечный метод с использованием линейных изолюкс применяется для расчета освещения от светящих линий. Светящей линией является непрерывный ряд светильников с люминесцентными лампами или ряд с разрывами между светильниками (l) при условии, если l<0,5Нр, или отдельный излучатель (светильник), если его длина превышает 0,5Нр.
Для расчета освещения от светящих линий применяются линейные изолюксы светильников, составленные при плотности светового потока
и расчетной высоте Нр = 1м в координатах
и
(см. рис. 2.8).
 |

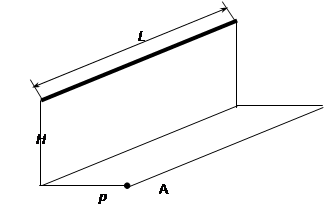

Рис. 2.8. Светящая линия (L) с указанием размеров, определяющих положение ее по отношению к контрольной точке; Нр – расчетная высота подвеса светильников; р – расстояние от контрольной точки в плоскости перпендикулярной светящей линии до перпендикуляра, опущенного на расчетную плоскость от светящей линии
На рис. 2.9-2.12 приведены линейные изолюксы для некоторых типов светильников с люминесцентными лампами.

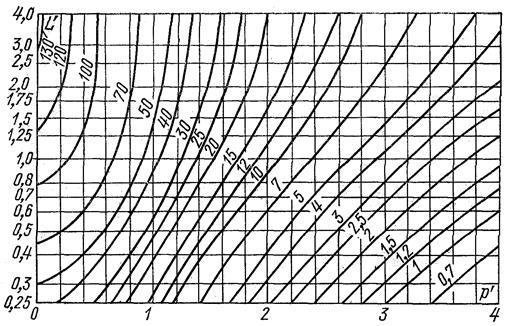

Рис. 2.9. Линейные изолюксы для светильников ПВЛМ с 2 лампами ЛБР

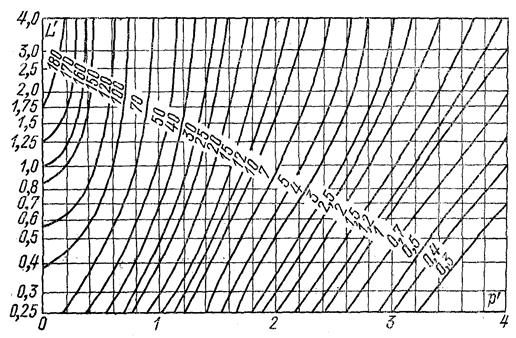

Рис. 2.10. Линейные изолюксы для светильников группы 1

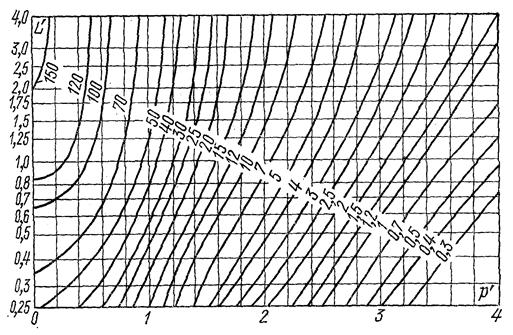

Рис. 2.11. Линейные изолюксы для светильников группы 2
Рис. 2.12. Линейные изолюксы для светильников группы 3
Расчет светового потока всех ламп в ряду выполняется в следующей последовательности:
а) на плане помещения с указанием светящих линий отмечают расчетную точку в конце ряда светильников и лежащую посередине между параллельными рядами. Находят ее относительные координаты, т.е. р' и L';
б) по кривым линейных изолюкс ([10] или рис. 2.9-2.12) определяют относительную освещенность e по найденным р' и L'.
в) потребный световой поток ламп в ряду рассчитывают по следующей формуле:
, (2.22)
