Стабилизирующие преобразователи напряжения

Импульсные стабилизаторы постоянного напряжения не обеспечивают гальванической развязки между источником питания и нагрузкой. Кроме того, их удельные характеристики ухудшаются с ростом различия уровней входного и выходного напряжений.

Эти недостатки устраняются в схемах стабилизирующих преобразователей с помощью индуктивной связи между входной и выходной частями силовой цепи. Простейшим средством введения индуктивной связи в силовую цепь является использование силового импульсного трансформатора. Как уже упоминалось выше стабилизированные преобразователи напряжения могут быть однотактными и двухтактными.

Основным недостатком однотактных схем является плохое использование материала сердечника трансформатора, т.к он перемагничивается по частному циклу. Поэтому широкое распространение получили двухтактные регулируемые преобразователи постоянного напряжения, структурные схемы которых отличаются большим разнообразием.

Широко распространены устройства, построенные по принципу объединения импульсного стабилизатора с двухтактным нерегулируемым преобразователем. В этих схемах стабилизатор чаще всего включается со стороны источника питания (рис.1.13). Достоинство такого включения - возможность создания многоканального ИВЭП с общим регулятором. Однако точность стабилизации имеет выходное напряжение одного канала, остальные каналы будут иметь большую нестабильность, т.к возмущения со стороны нагрузок этих каналов будут лишь косвенно отражаться на величине управляющего воздействия. При жёстких требованиях к стабильности напряжения на выходе всех каналов применяется схема с общим нерегулируемым преобразователем и стабилизаторами в каждом выходном канале [4].

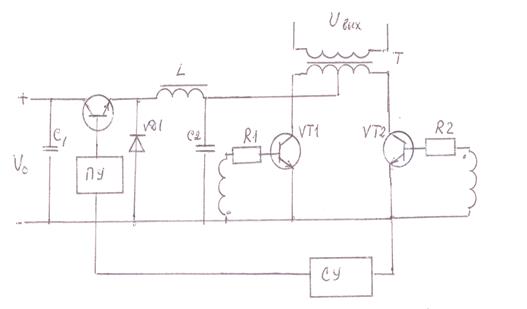

Рис.1.13. Схема стабилизирующего преобразователя напряжения с входным импульсным стабилизатором

К двухтактным схемам относятся также мостовые и полумостовые схемы транзисторных преобразователей, которые чаще всего используются при повышенных напряжениях питания, поэтому особенности таких преобразователей следует рассматривать особо.
