Рентгеновская трубка
Электрический ток в вакууме применяют для получения рентгеновских лучей. Рентгеновские лучи испускаются любым веществом, которое бомбардируется быстрыми электронами. Для получения интенсивного пучка этих лучей Рентген (в 1895 г. открыл эти лучи) построил специальную трубку, состоящую из хорошо откачанного стеклянного шара, в который впаяны три металлических электрода: катод в виде сферической чашечки, анод и антикатод. Электроны, вылетающие нормально к поверхности катода, попадают в его центр кривизны, лежащий на антикатоде, изготовленном из тугоплавкого металла. Антикатод установлен под углом 45° к катоду для наиболее удобного использования выходящих из него рентгеновских лучей. Накапливание на антикатоде отрицательного электрического заряда могло бы привести к прекращению работы трубки, поэтому он соединен с анодом.
Электромагнитные излучения в диапазоне длин волн от 10-14 до 10-7 м называются рентгеновскими лучами.

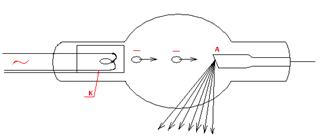

В современных рентгеновских трубках роль катода выполняет электронная пушка — вольфрамовая спираль, нагреваемая током и служащая источником свободных электронов. Фокусировка электронного пушка производится цилиндром. Антикатод трубки является одновременно анодом. Такие трубки работают устойчивее, чем первая модель.
На рентгеновскую трубку любой конструкции подается напряжение в несколько десятков киловольт.
Если в вакуумной трубке между нагретым катодом, испускающим электроны, и анодом приложить постоянное напряжение в несколько десятков тысяч вольт, то электроны будут сначала разгоняться электрическим полем, а затем резко тормозиться в веществе анода при взаимодействии с его атомами. При торможении быстрых электронов в веществе или при переходах электронов на внутренних оболочках атомов (рис.16) возникают электромагнитные волны с длиной волны меньше, чем у ультрафиолетового излучения.
Рис.16.
Рентгеновские лучи невидимы глазом. Они проходят без существенного поглощения через значительные слои вещества, непрозрачного для видимого света. Обнаруживают рентгеновские лучи по их способности вызывать определенное свечение некоторых кристаллов и действовать на фотопленку.
Способность рентгеновских лучей проникать через толстые слои вещества используются для диагностики заболеваний внутренних органов человека. В технике рентгеновские лучи применяются для контроля внутренней структуры различных изделий, сварных швов. Рентгеновское излучение обладает сильным биологическим действием и применяется для лечения некоторых заболеваний.
