Пример выполнения курсовой работы
Рис.4. Температурные графики регулирования для закрытой системы теплоснабжения (¾ отопительно-бытовой; --- повышенный)
Построить для открытой системы теплоснабжения скорректированного (повышенного) графика центрального качественного регулирования. Принять балансовый коэффициент aб = 1,1. Принять минимальную температуру сетевой воды в подающем трубопроводе для точки излома температурного графика 0С. Остальные исходные данные взять из предыдущей части.
Решение
. Вначале строим графики температур ,, , используя расчеты по формулам (13); (14); (15). Далее построим отопительно-бытовой график, точке излома которого соответствуют значения температур сетевой воды 0С; 0C; 0C, и температура наружного воздуха 0C. Далее приступаем к расчету скорректированного графика. Определим балансовую нагрузку горячего водоснабжения
MВт
Определим коэффициент отношения балансовой нагрузки на горячее водоснабжение к расчетной нагрузке на отопление
Для ряда температур наружного воздуха tн= +8 0С; -10 0С; -25 0С; -31 0С, определим относительный расход теплоты на отопление по формуле (29)`; Например для tн= -10 составит:

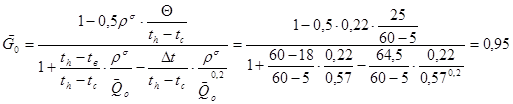

Затем, приняв известные из предыдущей части значения tc; th; q; Dt определим, используя формулу (30), для каждого значения tн относительные расходы сетевой воды на отопление .
Например, для tн= -10 0С составит:
Аналогично выполним расчеты и для других значений tн.
Температуры сетевой воды в подающем t1п и обратном t2п трубопроводах для скорректированного графика определим по формулам (27) и (28).
Так, для tн = -10 0С получим
Выполним расчеты t1п и t2п и для других значений tн. Определим используя расчетные зависимости (32) и (34) температуры сетевой воды t2v после калориферов систем вентиляции для tн= +8 0С и tн= -31 0С (при наличии рециркуляции). При значении tн= +8 0С зададимся предварительно величиной t2v= 230C.
Определим значения Dtк и Dtк
Далее вычислим левую и правую части выражения
;
Поскольку численные значения левой и правой частей уравнения близки, принятое предварительно значение t2v= 230C ,будем считать окончательным. Определим также значения t2v при tн = t0= -31 0C. Зададимся предварительно значением t2v= 470C
Вычислим значения Dtк и
Полученные значения расчетных величин сведем в таблицу 3.5
Таблица 5 - Расчет повышенного (скорректированного) графика для открытой системы теплоснабжения.
tн |
t10 |
t20 |
t30 |
`Q0 |
`G0 |
t1п |
t2п |
t2v |
+8 |
60 |
40,4 |
48,6 |
0,2 |
0,65 |
64 |
39,3 |
23 |
1,9 |
60 |
40,4 |
48,6 |
0,33 |
0,8 |
64 |
39,3 |
40,4 |
-10 |
90.2 |
52.5 |
64.3 |
0,59 |
0,95 |
87.8 |
51.8 |
52.5 |
-23 |
113.7 |
63.5 |
84.4 |
0,84 |
1,02 |
113 |
63,6 |
63.5 |
-31 |
130 |
70 |
95 |
1 |
1,04 |
130 |
70 |
51 |
