Определение фокусного расстояния собирательной и рассеивающей линз

Определение фокусного расстояния рассеивающей линзы

Укрепленная на ползушках рассеивающая и собирательная линзы, матовый экран и освещенный предмет размещают вдоль оптической скамьи и устанавливают согласно тем же правилам, как и в упражнении 1.

Рис. 3 .

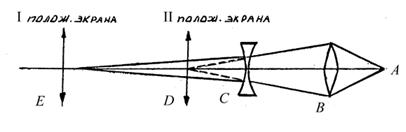

Измерение фокусного расстояния рассеивающей линзы производится следующим способом. Если на пути лучей, выходящих из точки А и сходящихся в точке D после преломления в собирательной линзе В (рис.3), поставить рассеивающую линзу так, чтобы расстояние СD было меньше ее фокусного расстояния, то изображение точки А удалится от линзы В. Пусть, например, оно переместится в точку Е. В силу оптического принципа взаимности мы можем теперь мысленно рассмотреть лучи света, распространяющиеся из точки Е в обратную сторону. Тогда точка будет мнимым изображением точки Е после прохождения лучей через рассеивающую линзу С.

Обозначая расстояние ЕС буквой а, DС – через b и замечая, что f и b имеют отрицательные знаки, получим согласно формуле (1)

, т.е. . (4)

Измерения.На оптической скамье размещают освещенный предмет (F), собирающую линзу, рассеивающую линзу, рассеивающую линзу, матовый экран (в соответствии с рис.3). Положения матового экрана и рассеивающей линзы могут быть выбраны произвольно, но удобнее расположить их в точках, координаты которых кратны 10.

Таким образом, расстояние а определяется как разность координат точек Е и С (координату точки С записать). Затем, не трогая экран и рассеивающую линзу, перемещают собирающую линзу до тех пор, пока на экране не получится четкое изображение предмета (точность результата эксперимента очень зависит от степени четкости изображения).

После этого рассеивающую линзу убирают, а экран перемещают к собирающей линзе и вновь получают четкое изображение предмета. Новое положение экрана определит координату точки D.

Очевидно, разность координат точек С и D определит расстояние b, что позволит по формуле (4) вычислить фокусное расстояние рассеивающей линзы.

Таких измерений проделывают не менее пяти раз, выбирая каждый раз новое положение экрана и рассеивающей линзы.

Примечание.Анализируя расчетную формулу легко приходим к выводу, что точность определения фокусного расстояния очень зависит от того, насколько сильно отличаются отрезки b и а. Очевидно, что при а близком к b малейшие погрешности в их измерении могут сильно исказить результат.

Для избежания таких случаев необходимо рассеивающую линзу устанавливать на большом расстоянии от экрана (отрезок а – большой). В этом случае ее действие на ход лучей после собирающей линзы будет значительным, что приведет к достаточному отличию отрезка b от отрезка а.

Данные измерений и вычислений свести в таблицы.

Таблица 1

Упражнение 1 (собирающая линза)
