Описание тепловой схемы и подготовка данных к расчёту
В качестве прототипа используем турбину ПТ – 60 – 130, принципиальная тепловая схема которой представлена на рисунке 2.1. Начальные параметры блока
бар и
°С с барабанным котлом. Имеется семь регенеративных отборов пара, используемых для подогрева конденсата и питательной воды в четырех ПНД, в деаэраторе и трёх ПВД.
Потери пара и конденсата блока восполняются обессоленной водой, подаваемой в деаэратор. Воздух из конденсатора турбин отсасывается водоструйными эжекторами.
Таблица 2.1 – Номинальные параметры турбины, /10/
|
Наименование параметров |
ПТ – 60 – 130 |
|
1. Мощность, МВт 2. Начальные параметры пара: давление, МПа температура, °С 3. Расход охлаждающей воды, т/ч 4. Давление пара в конденсаторе, кПа |
60 12,75 565 8000 3,5 |
Таблица 2.2 – Характеристика отборов турбины ПТ-60–130
| ||||||||||||||||||||||||||||||||
Расчётные значения внутреннего относительного КПД по отсекам:
;
;
;
;
;
;
.
КПД дросселирования по отсекам, %:
;
.
Электромеханический КПД:
hэм = 0,98.
Температура химически очищенной воды, °С:
tхов = 30.
Нагрев воды в основном эжекторе и в подогревателе уплотнений, °C:
Dtоэ + Dtпу = 6.
КПД подогревателей поверхностного типа:
.
Недогрев воды до температуры насыщения в ПВД, °С:
qПВД = 4.
Недогрев воды до температуры насыщения в ПНД, °С:
qПНД = 4.

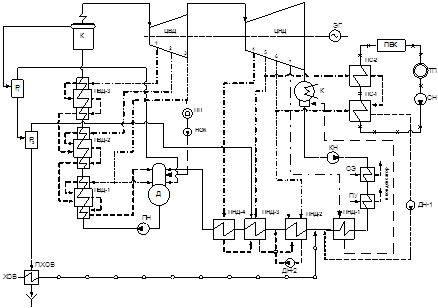

Рисунок 2.1 – Принципиальная тепловая схема
