Описание резонатора

Планарные резонаторы (ПР) на прямых объемных магнитостатические волнах (ПОМСВ), изготовленные на выращенных с помощью жидкофазной эпитаксии пленках железисто-иттриевого граната (ЖИГ), являются мощным и надежным средством для перестраиваемой СВЧ узкополосной фильтрации. Резонансные свойства ПР зависят от его размеров (обычно площадью несколько мм2 и десятки мкм толщиной). Если lx и ly – размеры МПР в (x,y)-плоскости, резонансный волновой вектор будет равен

png">

где n, m = 1, 3, 5 . – нечетные числа. Значения (n, m) описывают последовательность резонансов, в то время как вклад толщины не эффективен для обычного возбуждаемых значений k от нескольких десятков до 100 см-1. ПР на ПОМСВ могут использоваться как в полосно-заграждающих, так и полосно-пропускающих фильтрах с узкой полосой (от 10 до 20 МГц на уровне 3 децибел). Топология ПР полосно-пропускающего фильтра показана на рис. 1.

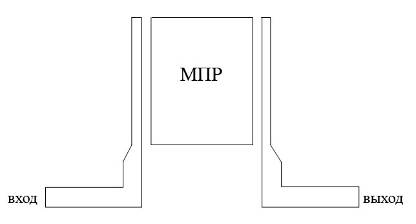

Рис. 1. Топология ПР полосно-пропускающего фильтра на ПОМСВ.

Геометрия устройства и параметры ПР (ширина линии ферромагнитного резонанса и намагниченность) необходимые величины, определяющие электрические характеристики фильтра.
