Моделирование работы АЧР
В программе предусмотрена возможность моделирования устройств делительной автоматики по частоте, отделяющих электростанцию соответствующего типа или ее часть с районом нагрузки. Для каждого устройства делительной автоматики имеется возможность задания двух пусков по частоте со своими выдержками времени. Устройство автоматики срабатывает при выполнении одного из условий:
(3)
где f1ДА, f2ДА — уставки по частоте первого и второго пусков; t1ДА, t2ДА — уставки по времени первого и второго пусков. Максимальное число устройств делительной автоматики для агрегатов различных типов — 100.
Срабатывание устройств частотного пуска и перевода генераторов из режима СК в активный режим осуществляется при выполнении условий
(3.54)
где fЧП, fСК, tЧП, tСК,— соответственно уставки этих устройств по частоте и времени.
Рис. 4. Моделирование действия устройств частотного пуска и перевода гидрогенераторов из режима СК в активный режим
При выполнении условий (70) ввод мощности генераторов в результате действия этих устройств моделируется линейными зависимостями, представленными на рис. 3.3. Небаланс (дефицит) Мощности моделируется программным заданием характеристики изменения генерируемой мощности во времени PГ=j(t) для любого типа агрегатов (ТЭС, ГЭС и АЭС). Максимальное число ступеней изменения PГ для каждого типа агрегата - 10.

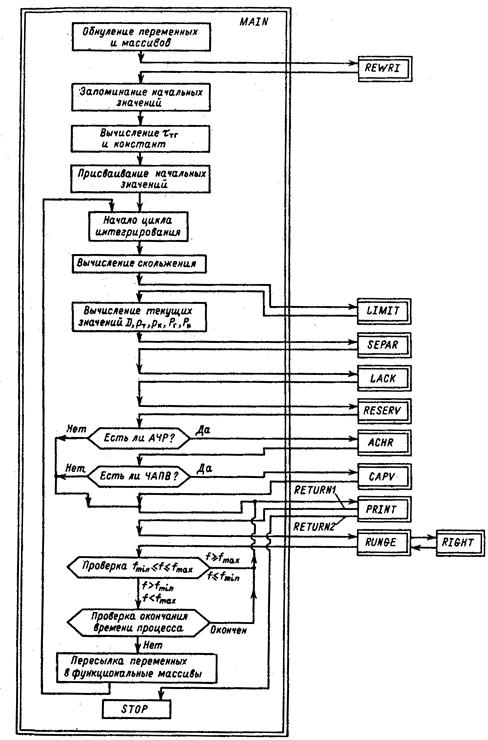

Структурная схема программы приведена на рис. 6. Программа состоит из основной управляющей программы MAIN и десяти подпрограмм.
В программе MAIN производится запоминание начальных значений мощностей агрегатов, вычисление некоторых констант и ттг, расчет параметров
режима (давлений, расходов, текущих мощностей и т. д.) на каждом шаге интегрирования, проверка на окончание времени расчета, а также предусмотренный останов при выходе частоты за заданные верхнюю fMAX или нижнюю fMIN границы.
Подпрограммы выполняют следующие функции: REWRI — осуществляет первичную обработку и распечатку исходных данных; LIMIT—анализирует условия работы технологических защит, реализует их воздействия и печатает об этом сообщения по ходу расчета; SEPAR—то же для устройств делительной автоматики по частоте; RESERV—то же для устройств частотного пуска и перевода генераторов в активный режим; ACHR и CAPV— то же для устройств АЧР и ЧАПВ; LACK—реализует изменение небаланса (дефицита) мощности во времени; PRINT—запоминает результаты расчета на шаге печати и распечатывает таблицы и графики по окончании расчета; RUNGE—осуществляет интегрирование дифференциальных уравнений методом Рунге—Кутта четвертого порядка; RIGHT — производит вычисление правых частей дифференциальных уравнений. На рис. 7 показана структурная схема подпрограммы ACHR, а на рис. 8—подпрограммы CAPV.
В процессе расчета печатаются сообщения о работе устройств противоаварийной автоматики (АЧР, ЧАПВ, ДА, устройств ЧП и перевода генераторов в активный режим). По окончании расчета в виде таблиц и графиков распечатываются зависимости изменения во времени частоты, суммарной мощности генераторов, суммарной мощности нагрузки, мощности генераторов введенных в работу устройствами частотного пуска и в переведенных в активный режим. суммарной мощности нагрузки, отключенной устройствами АЧР, суммарной мощности нагрузки, включенной устройствами ЧАПВ. При необходимости дополнительно могут быть выданы на печатьагрегатов ТЭС и АЭС (расходов, давлений, перемещений регулирующих клапанов и т. д.) и теплового потребителя.
Рис. 5. Структурная схема программы
Для расчета переходных процессов со снижением частоты и работой АЧР при отсутствии вращающихся резервов мощности на электростанциях разработан более простой вариант программы, в котором блоки, связанные с работой противоаварийной автоматики (АЧР, ЧАПВ и др.), аналогичны описанным выше, а электростанции моделируются упрощенно.
