Краткое описание Котельного агрегата Е-420-13,8-560 (ТП-81)

Максимальная температура металла в обогреваемой зоне не должна превышать значений указанных в таблице.

Регулирование температуры перегретого пара

Для регулирования температуры перегретого пара предусмотрена схема с 3-мя последовательно включенными впрыскивающими пароохладителями.

Расчетное снижение температуры перегретого пара составляет:

1 впрыск - 6 °С; 2 впрыск - 11 °С; 3 впрыск - 2 °С

Температура перегрева для пароперегревателя возрастет при:

увеличении нагрузки,

снижении температуры питательной воды,

увеличении избытка воздуха в топке,

переходе на сжигание более влажного топлива,

шлаковании экранных труб,

затягивании факела в верх топки,

- при переходе на сжигание более влажного топлива.

В связи с тем, что пароперегреватель котла ТП-81 имеет обширную конвективную часть, большое влияние на температуру перегретого пара оказывает величина избытка воздуха в топке.

Водяной экономайзер. Расположен в конвективной шахте (опускной газоход). Компоновка 2-х ступенчатая.

По ходу газов первой идет 2-ая ступень – поверхность нагрева 870 м2, а затем, (после воздухоподогревателя 2 ступени); идет 1-я ступень - поверхность нагрева 2580м2.

Водяной экономайзер крепится на пустотелых балках, охлаждаемых воздухом от дутьевого вентилятора.

Для охлаждения водяного экономайзера в период пусков предусмотрена линия рециркуляции ВЭ - барабан, соединяющая входные коллекторы экономайзера с водяным пространством барабана котла.

Между выходными коллекторами 1- ой ступени и входными коллекторами 2-ой ступени смонтирована дренажная линия (опорожнение 2-ой ступени экономайзера).

Шаги труб, мм (S1 x S2): 1 ступень - 80х49; 2 ступень - 85х60

Живое сечение по газам, м2: 1 ступень - 36,8; 2 ступень - 34,0

Живое сечение по воде, м2: 1 ступень - 0,212; 2 ступень - 0,100

Поверхности нагрева м2: 1 ступень - 2580; 2 ступень – 870

Водяной экономайзер изготовлении из труб диаметром 25х3,5, материал труб сталь 20; двухступенчатая компоновка хвостовых поверхностей нагрева, т.е. пакеты водяного экономайзера и воздухоподогревателя установлены в «рассечку».

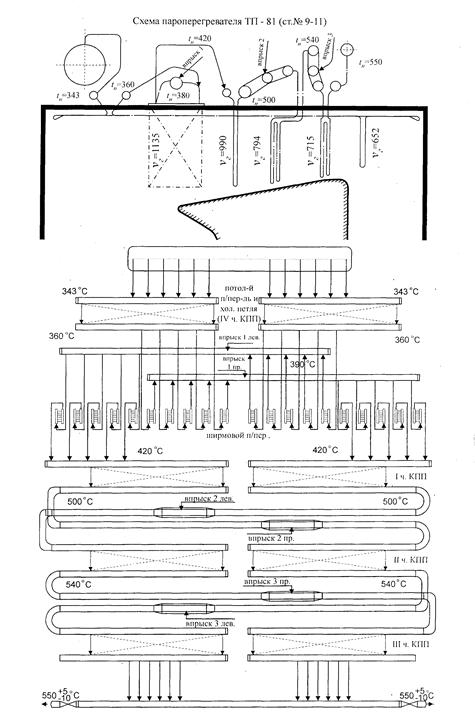

Схема пароперегревателя котла ТП-81

Воздухоподогреватель трубчатый, двухступенчатый. По ходу газов первой идет 2-ая ступень воздухоподогревателя поверхность нагрева которой 9180 м2, диаметр труб 51х1,5 мм, сталь 3. За 2-ой ступенью воздухоподогревателя следует I ступень водяного экономайзера, а далее - 1 ступень воздухоподогревателя с поверхностью нагрева 19800 м2, диаметр труб 40х1,5 мм сталь3.

Весь воздухоподогреватель изготовлен в виде отдельных секций, состоящих из труб, скрепленных трубными досками: верхняя ступень имеет 12 секций, нижняя - 24 секции.

Первая по ходу воздуха ступень выполнена шестипоточной по газу и воздуху и четырехходовой по воздуху. На рис. 8.5. представлена компоновка воздухоподогревателя котла ТП-81.

Вторая ступень - двухпоточная по газу и воздуху и одноходовая по воздуху.

Шаги труб, мм (S1 x S2)

1-я ступень 62х40,5

2-я ступень 78х51

Живое сечение по газам, м2

1-я ступень 17,8

2-я ступень 21,5

Живое сечение по воздуху, м2

1-я ступень 25,1

2-я ступень 21,8

Упрощенная схема воздухоподогревателя котла ТП-81

1-вход воздуха; 2-трубные секции; 3-перепускной короб между нижними и верхними секциями первой ступени ВП; 4-короб, направляющий воздух из первой ступени во вторую; 5-трубные секции второй ступени ВП
