Конструктивные особенности трансформаторов
В высоковольтных трансформаторах (свыше 1000 В) применяется раздельное расположение обмоток на стержнях магнитопровода.
В низковольтных трансформаторах обмотки располагаются в соответствии с рис.1.2,б

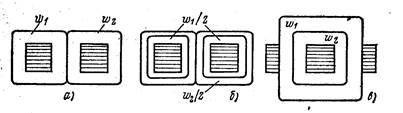

Рис. 1.2 Расположение обмоток на каркасе:
а – в высоковольтном трансформаторе; б — в низковольтном; в — в броневом
Достоинство такого расположения обмоток—небольшое значение магнитного потока рассеяния из-за меньшей толщины намотки и небольшой расход обмоточных проводов, так как снижение толщины намотки ведет к уменьшению средней длины витка обмотки.
В трансформаторах с броневыми магнитопроводами обмотки располагаются на одном стержне.
В трехфазном трансформаторе на каждом из стержней располагаются первичная и вторичная обмотки данной фазы.
В тороидальных трансформаторах обмотки располагаются по всей длине магнитопровода.
Стержневые и броневые магнитопроводы с находящимися на них обмотками собирают в узел с помощью шпилек и накладок либо путем запрессовки в скобу.
Тороидальные магнитопроводы с находящимися на них обмотками собирают в узел и крепят к шасси с помощью крепежных шайб и винта с гайкой.
В конструкции трансформатора должна быть предусмотрена панель, к которой припаиваются выводы обмоток. Корпус трансформатора (накладки, обоймы, скобы) электрически соединяется с магнитопроводом и заземляется. Эта мера необходима из соображений техники безопасности на случай пробоя одной из обмоток.
